Gn Flow Meter é um fabricante líder de instrumentos de medição e controle microfluídicos.
Medidor de vazão de engrenagem micro oval para água/diesel/gasolina/óleo/produtos químicos
Local de origem: Xangai, China
Garantia: 1 Ano
Suporte personalizado: OEM, ODM, OBM
Marca: GN
Número de modelo: CX-M
Nome do Produto: Medidor de fluxo de engrenagem micro oval
Médio: Líquido
Precisão: 0.5%
Fonte de alimentação: 4-26VDC
Aplicação: Medição de fluxo líquido
Saída: 4-20mA/pulso/ RS485/ RS232
Número aterial: 316L/alumínio
Exibir: Visor digital LCD
Aula de proteção: IP65/ IP68
CX-M

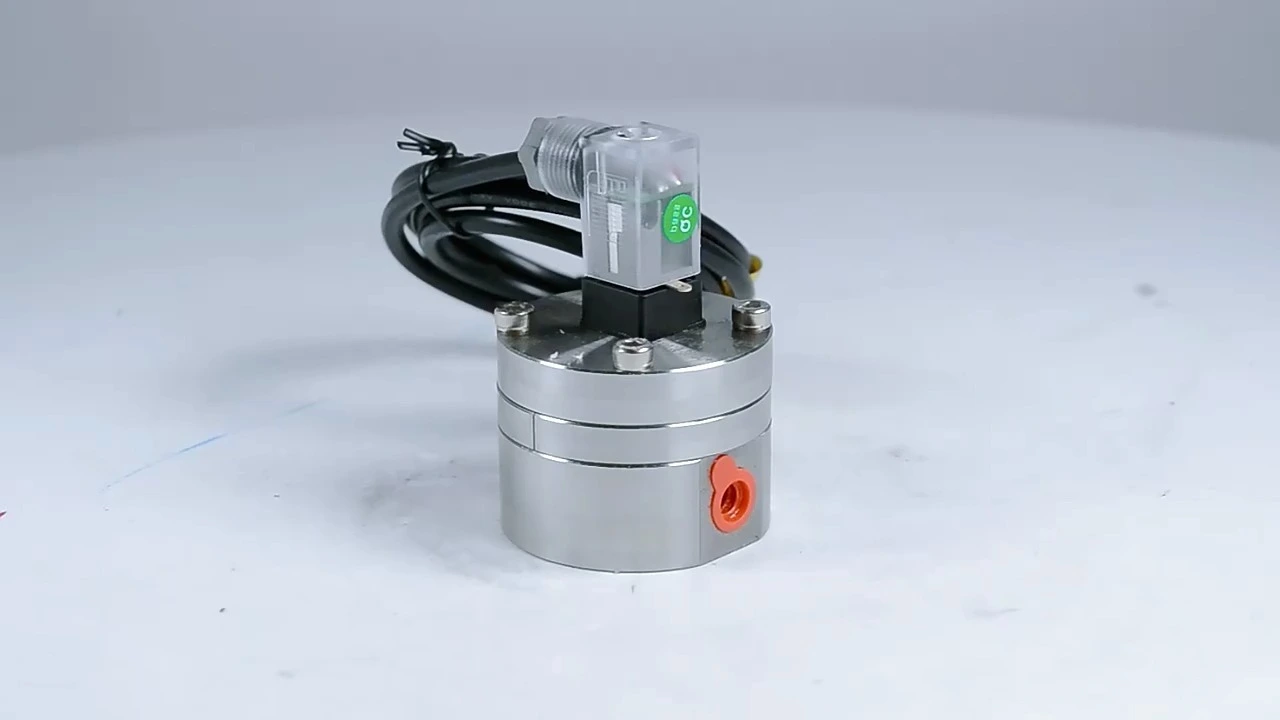

Medidor de vazão de engrenagem micro oval
A cavidade do medidor de vazão possui um par de engrenagens entrelaçadas como o rotor, e as duas engrenagens e a cavidade formam, respectivamente, um volume fixo, que é chamado de volume padrão. O fluxo da engrenagem é medido contando o número de volumes padrão que fluem durante um determinado período de tempo.
O medidor de vazão de engrenagem reta é um novo tipo de medidor de vazão volumétrico, também chamado de medidor de vazão Fuda, que é usado para medição precisa contínua ou intermitente da vazão ou vazão instantânea de líquido em tubulações. É adequado para viscosidade de óleo pesado, álcool polivinílico e resina. Medição de alto fluxo de mídia.
Parâmetros do produto
Nome do produto | Medidor de fluxo de engrenagem micro oval série M |
Número aterial | Alumínio/316L |
Suporte personalizado | OEM, ODM, OBM |
Precisão |
Precisão padrão +/-0,5%
|
Fluxo mínimo | 0,1 ml/min |
Médio | Líquido |
Poder | 4-26VDC |
Saída | pulso (sensor hall ou interruptor reed) |
Temperatura de trabalho | -30~80℃ |
Pressão no trabalho | 32bar |
Médio | Líquido não corrosivo; Por exemplo: gasolina; Querosene de aviação |
Item | Coeficiente K | Faixa de fluxo | Tamanho da conexão | Material do casco | Material da engrenagem (opcional) |
CX-M2.1-AL/SS | 0,055mL/p | 1-200 ml/min | G1/8 | SS/AL | PPS |
CX-M5.2-AL | 0,11mL/p | 1~400ml/min | G1/8 | AL | PPS |
CX-M5.2-SS | 0,11mL/p | 1~400ml/min | G1/8 | SS | PPS/316L |
CX-M5.1-AL | 0,25mL/p | 5~800 ml/min | G1/8 | AL | PPS |
CX-M5.1-SS | 0,25mL/p | 5~800 ml/min | G1/8 | AL | PPS/316L |
CX-M6-AL | 0,5mL/p | 0.5~100 L/H | G1/8 | AL | PPS |
CX-M6-SS | 0,5mL/p | 0.5~100 L/H | G1/4 | SS | PPS/316L |
CX-M9-AL | 2,5mL/p | 6~600 L/H | G1/4 | AL | PPS |
CX-M9-SS | 2,5mL/p | 6~600 L/H | G1/4 | SS | PPS/316L |
CX-M12-AL | 8mL/p | 0,3 ~ 30 L/min | G1/2 | AL | PPS |
CX-M12-SS | 8mL/p | 0,3 ~ 30 L/min | G1/2 | SS | PPS/316L |
CX-M25-AL | 23mL/p | 0,5~100L/min | G1 | AL | PPS |
CX-M25-SS | 23mL/p | 0,5~100L/min | G1 | SS | PPS/316L |
Detalhes do produto
