Gn Flow Meter è un produttore leader di strumenti di misurazione e controllo microfluidici.
Misuratore di portata massica di gas termico per aria/gas naturale/ossigeno
Luogo di origine: Shanghai, Cina
Garanzia: 1 Anno
Assistenza personalizzata: OEM, ODM, OBM
Marchio: GN
Numero del modello: CX-TMFM-F
Nome prodotto: Misuratore di portata di gas di massa termica
Media: Gas
Alimentazione elettrica: 220VAC/ 24VDC
Precisione: 1.5%
Applicazione: Misurazione dell'aria del gas
Materiale: SS304/316L
Segnale di uscita: 4~20 mA/RS485/HART
Schermo: LCD digitale

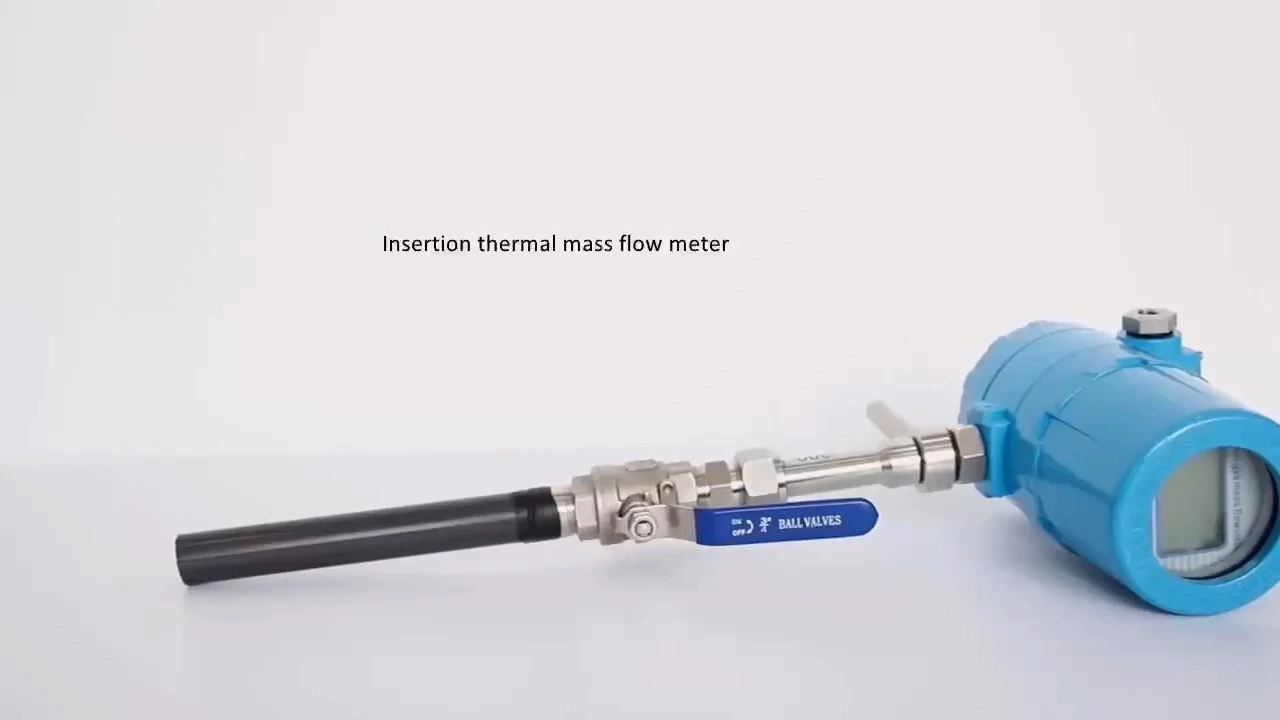

CX-TMFM
Misuratore di portata massico per gas termico
Il misuratore di portata massica di gas di tipo termico utilizza il principio dello scambio di calore per misurare il flusso del fluido. Questo misuratore utilizza il metodo della differenza di temperatura costante per misurare accuratamente il flusso di massa del gas e presenta i vantaggi di dimensioni ridotte, alto grado di digitalizzazione, facilità di installazione, misurazione accurata, ecc.
La parte del sensore è composta da due convertitori di resistenza al platino del livello di riferimento. Utilizza un circuito ad anello di tipo a ponte, con un convertitore che misura la temperatura del fluido e un altro che mantiene una differenza di temperatura costante superiore alla temperatura del fluido. La misurazione può essere effettuata in situazioni di alta temperatura e alta pressione
Il misuratore di portata massica del gas di tipo termico presenta i seguenti vantaggi tecnici:
Parametri del prodotto
Mezzo di misura | Tutti i tipi di gas (escluso l'acetilene) | |
Gamma di calibri | DN10~4000mm | DN25~2000mm |
Intervallo di velocità del flusso | 0,5~100 Nm/s | |
Ordine di precisione | ±1% | |
Temperatura di lavoro |
Sensore: temperatura ambiente -10~+200℃
| |
Pressione di lavoro | Pressione media≦2,5 Mpa | Pressione media≦4,0 Mpa |
Fonte di alimentazione |
Macchina tutto in uno (DC24V o AC220V≦18W)
| |
Velocità di risposta | 1S | |
Segnale di uscita | 4~20 mA (isolamento fotoelettrico con carico superiore di 500 Ω) RS-485 (isolamento fotoelettrico), protocollo HART | |
Materiale della conduttura | acciaio al carbonio, acciaio inossidabile, plastica, ecc. | |
Schermo | Tipo tutto in uno: quattro linee con LCD | |
Contenuto della visualizzazione | Flusso massico del gas, flusso volumetrico in condizioni standard, flusso accumulato, tempo standard, tempo di funzionamento accumulato, temperatura del fluido, portata standard, ecc. | |
Livello di protezione del contatore occasionale | IP67 | |
Materiale del convertitore | Acciaio inossidabile | Acciaio inossidabile, acciaio al carbonio |
Articolo | Misuratore di portata massica del gas termico |
Diametro | Intervallo di portata (Nm3/h) |
DN20 | 1.2~120 |
DN25 | 2.5~168.5 |
DN32 | 4~275 |
DN40 | 6~430 |
DN50 | 9~671.5 |
DN80 | 20~1718.5 |
DN100 | 30~2685 |
DN150 | 60~6045 |
DN150 | 60~6045 (collegabile) |
DN200 | 120~12738,5 (collegabile) |
DN250 | 150~18779 (collegabile) |
DN300 | 200~28000 (collegabile) |
DN400 | 350~48955,5 (collegabile) |
DN500 | 600~77177,5 (collegabile) |
DN600 | 800~100000 (collegabile) |
Dettagli del prodotto
