Gn Flow Meter è un produttore leader di strumenti di misurazione e controllo microfluidici.
Luogo di origine: Shanghai, Cina
Garanzia: 1 Anno
Assistenza personalizzata: OEM, ODM, OBM
Marchio: GN
Numero del modello: CX-EMFM
Nome prodotto: Misuratore di portata elettromagnetico
Media: Liquido conduttivo
Alimentazione elettrica: 220VAC/ 24VDC
Applicazione: Misurazione del fluido
Precisione: 0.5%
Uscita: 4-20 mA/RS485
Connessione: Flangia, morsetto, filettatura
Materiale: Acciaio fuso/acciaio inossidabile
Segnale di uscita: Impulso/4~20 mA/RS485/HART

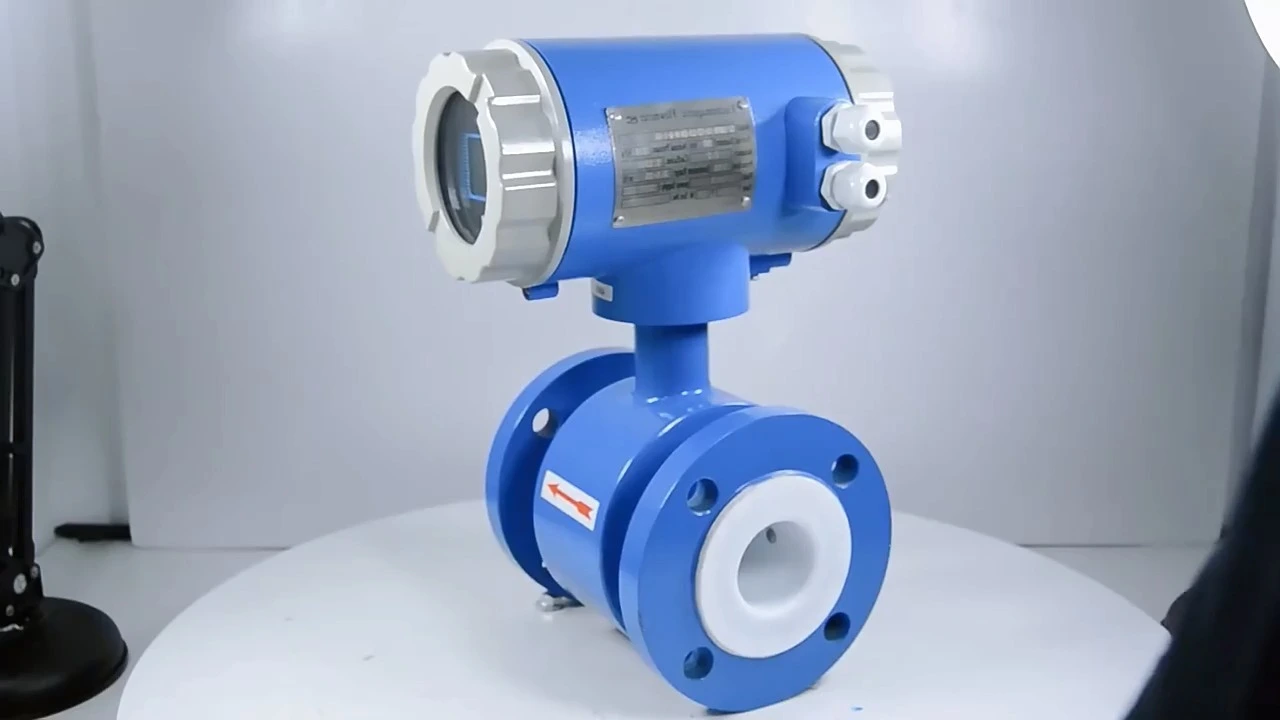

CX-EMFM
Misuratori di portata elettromagnetici
Il misuratore di portata elettromagnetico non ha parti mobili e può essere utilizzato per misurare acidi, alcali, soluzioni saline, impasto di carbone, polpa, malta di gesso, polpa, resina, lattice di gomma, polpa di fibra sintetica e lattice fotosensibile e altri solidi sospesi e sostanze viscose flusso di vapore di gassificazione. Il misuratore di portata elettromagnetico è stato ampiamente utilizzato nell'industria chimica, nella protezione ambientale, nella metallurgia, nel settore farmaceutico, nella carta, nell'approvvigionamento e nel drenaggio dell'acqua e in altre tecnologie e gestioni industriali. Prestazioni di tenuta del misuratore di portata elettromagnetico, ma anche per impianti idrici e fognari. Inoltre, il processo di misurazione del flussometro elettromagnetico non entra in contatto con il fluido, adatto per l'industria farmaceutica, biochimica e alimentare. Il misuratore di portata elettromagnetico può anche rilevare il flusso sanguigno.
Parametri del prodotto
Schermo | Raggiunge il display a cristalli liquidi a 8 elementi, orologio corrente per indicare i dati di flusso. Unità (m3 o l) |
Struttura | Stile inserito, tipo compatto o tipo separato |
Media | Fluido bifase liquido o solido-liquido, conducibilità >0,5μs/cm2 |
Allineare | 0,05 m/s~12 m/s |
Precisione | L'intervallo tra 0,1 m/s~10 m/s può essere dello 0,5% |
DN | 6 mm~2000 mm |
PN | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420 opzionale |
Segnale di uscita | 4~20mA o frequenza |
Comunicazione | RS485, supporta il protocollo MODBUS (non standard)、 supporta HART (opzione) |
Connessione | DN6~DN2000 collegamento a flangia |
Norma di connessione | Adatto a tutti i tipi di standard di flangia (ad esempio: Bs en1092-1) |
Standard | La precisione si applica allo standard en1434-1:2003 |
Grado di protezione | Tipo compatto per ip65, tipo separato per ip67 o ip68 (opzionale) |
Potenza | AC86~230V o DC24V (opzionale) |
Temperatura ambiente | 5~55C |
Umidità ambientale | <85% r.h (senza condensa) |
DN(mm) | Materiale di rivestimento | Gamma di flusso (m³/h) | Pressione | |||
Gomma | PTFE | Normale | minimo | Massimo | MPa | |
DN10 | √ | √ | 1.2 | 0.16 | 2.5 | 4.0mpa |
DN15 | √ | √ | 3.0 | 0.4 | 6.0 | |
DN20 | √ | √ | 6.0 | 0.6 | 12.0 | |
DN25 | √ | √ | 8.0 | 1.0 | 16.0 | |
DN32 | √ | √ | 12.0 | 1.6 | 25.0 | |
DN40 | √ | √ | 20.0 | 2.5 | 40.0 | |
DN50 | √ | √ | 30.0 | 4.0 | 60.0 | |
DN65 | √ | √ | 60.0 | 6.0 | 120.0 | |
DN80 | √ | √ | 80.0 | 10.0 | 160.0 | |
DN100 | √ | √ | 120.0 | 16.0 | 250.0 | |
DN125 | √ | √ | 200.0 | 25.0 | 400.0 | 1.6mpa |
DN150 | √ | √ | 300.0 | 40.0 | 600.0 | |
DN200 | √ | √ | 500.0 | 60.0 | 1000.0 | |
DN250 | √ | √ | 800.0 | 100.0 | 1600.0 | 1.0mpa |
DN300 | √ | √ | 1200.0 | 160.0 | 2500.0 | |
DN350 | √ | √ | 1600.0 | 200.0 | 3000.0 | |
DN400 | √ | √ | 2000.0 | 250.0 | 4000.0 | |
DN450 | √ | √ | 3000.0 | 400.0 | 6000.0 | |
DN500 | √ | √ | 3000.0 | 400.0 | 6000.0 | |
DN600 | √ | √ | 5000.0 | 600.0 | 10000.0 | |
DN700 | √ | √ | 6000.0 | 800.0 | 12000.0 | |
DN800 | √ | √ | 8000.0 | 1000.0 | 16000.0 | |
DN900 | √ | √ | 10000.0 | 1200.0 | 20000.0 | |
DN1000 | √ | √ | 13000.0 | 1600.0 | 25000.0 | |
DN1200 | √ |
| 16000.0 | 2500.0 | 30000.0 | 0.6mpa |
DN1400 | √ |
| 25000.0 | 3000.0 | 50000.0 | |
DN1600 | √ |
| 30000.0 | 3000.0 | 60000.0 | |
DN1800 | √ |
| 30000.0 | 5000.0 | 60000.0 | |
DN2000 | √ |
| 50000.0 | 2000.0 | 100000.0 |
Dettagli del prodotto
