Gn Flow Meter est l'un des principaux fabricants d'instruments de mesure et de contrôle microfluidiques.
Lieu d'origine: Shangai, Chine
Support personnalisé: OEM, ODM, OBM
Nom de marque: GN
Numéro de modèle: CX-MLM
Plage de test: 300 ~ 15 000 mm
Température de travail: -20 ~ 150C de jauge de niveau magnétique
La pression de travail: 0 ~ 9,6 Mpa de jauge de niveau d'huile
Densité: 0,5 ~ 2 de la jauge de niveau de carburant mécanique
Matériel: acier inoxydable et PP ; PE
Installation: Monté sur le côté ; Monté sur le dessus ; Monté en bas
Alarme: Alarme haute et basse
Couleur: rouge et blanc
Affichage: affichage mécanique
Précision: 5millimètre
CX-MLM
Jauge de niveau magnétique
Application de jauge de niveau magnétique développée à partir du principe de flottabilité et de couplage magnétique. Lorsque le niveau mesuré dans le conteneur bouge, la jauge de niveau à tube dominante soulève également le flotteur, l'aimant permanent à l'intérieur du flotteur est transféré à l'indicateur de niveau magnétique par couplage de champ magnétique, entraînant le basculement des colonnes rouges et blanches de 180 degrés, lorsque lorsque le niveau de liquide augmente, la colonne passe du blanc au rouge lorsque le niveau baisse, la colonne passe du rouge au blanc, pointeur rouge, cercles blancs situés au niveau moyen de la hauteur réelle du récipient, afin d'atteindre le niveau instructions.
Le signal électrique de la jauge de niveau magnétique est mis en œuvre par une combinaison de dispositif à distance et de niveau de base. Dispositif de niveau à distance par les capteurs à résistance de type UR et les modules convertisseurs R/I de type UB, le capteur émetteur sous forme de bundle fixé à l'extérieur du conduit principal jauge de niveau de type UHZ volet magnétique de sorte qu'il compte le niveau même magnétique système de couplage. Lorsque le flotteur magnétique monte et descend avec le niveau de liquide, le niveau correspondant à la position du roseau qui est le rôle du champ magnétique à l'intérieur de la résistance de la chaîne de résistance de traction du flotteur à changer par le module de commutation changera le signal de résistance en un standard signal de sortie à deux fils 4 ~ 20mADC, le signal peut être facilement et un instrument électrique de type III, un instrument d'affichage prenant en charge l'utilisation, peut également être indicatif du faisceau lumineux, le régulateur d'affichage numérique prenant en charge l'utilisation de l'alarme, de manière à afficher , à des fins de contrôle, de régulation et d’alarme.
Paramètres du produit
CX- | Shanghai Cixi |
MLM- | Indicateur de niveau magnétique |
Portée (M) | 1, 2, 3 |
Matériel | M1-SS304 |
M2-SS316L | |
M3-UPVC | |
M4-UPP | |
M5-PTFE | |
Sortie | 4 - |
AH-alarme supérieure | |
AL-alarme inférieure | |
AHL-alarme supérieure et inférieure | |
Installation | Monté sur le côté S |
Monté sur le dessus en T | |
Monté en bas | |
Température du capteur | N-10-200 degrés Celsius |
H-Haute température-10-350 |
Taper | Matériau humide | Plage de mesure (mm) | Données de liquide | |||
Temp |
Pression
|
Densité
|
Viscosité
| |||
Norme | 304 | 300-8000 | -20~150 | 0-2.45 | 0.5-2 | <=0.04 |
Pression H | 300-8000 | -20~150 | 2.45-9.6 | 0.5-2 | <=0.04 | |
Température H | 300-8000 | -20~350 | 2.45-9.6 | 0.5-2 | <=0.04 | |
Basse température | 300-3500 | >-40 | 0-2.45 | 0.5-2 | <=0.04 | |
LPG | 300-15000 | -20~150 | 0-2.45 | 0.45-0.7 | <=0.05 | |
Résistant à la corrosion | 316L | 300-8000 | -20~150 | 0-2.45 | 0.5-2 | <=0.04 |
Pouf de corrosion | PP | 300-5000 | 20~100 | 0-0.6 | 0.5-2 | <=0.04 |
Pouf de corrosion | U-PVC | 300-5000 | 20~60 | 0-0.5 | 0.5-2 | <=0.04 |
Pouf de corrosion | ABS. | 300-5000 | -20~120 | 0-0.6 | 0.5-2 | <=0.04 |
Pouf de corrosion | Revêtement en PP pour tuyaux 316 | 300-15000 | -20~100 | 0-1.0 | 0.5-2 | <=0.04 |
Pouf de corrosion | PE | 300-5000 | 20~40 | 0-0.6 | 0.5-2 | <=0.04 |
type de réchauffement | 304 | 300-15000 | -20~150 | 0-2.45 | 0.5-2 | <=0.05 |
Viscosité H | 304 | 300-15000 | -20~150 | 0-2.45 | 0.5-2 | <=0.05 |
sanitaire | 304. | 300-15000 | -.20~150 | 0-1.6 | 0.5-2 | <=0.05. |

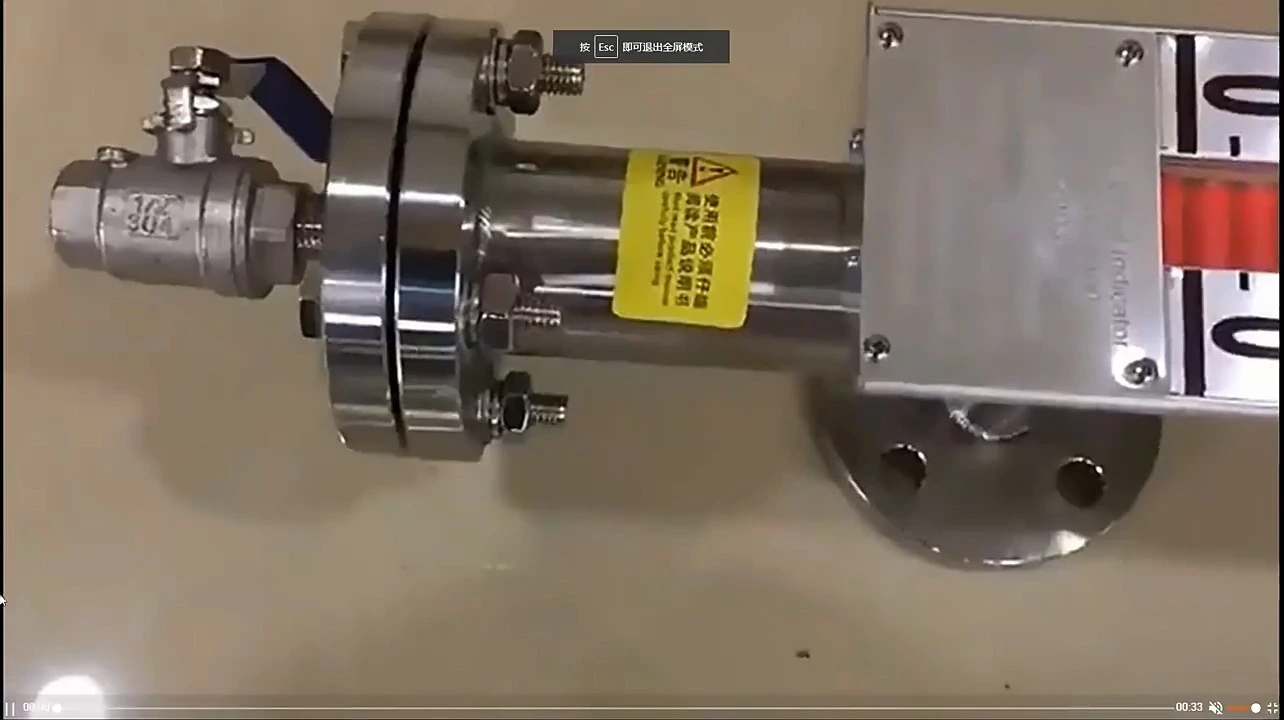

Détails du produit
