Ursprungs ort: Shanghai, China
Maßgeschneiderte Unterstützung: OEM, ODM, OBM
Markenname: GN
Modellnummer: CX-MLM
Testbereich: 300~15000mm
Arbeits temperatur: -20~150C magnetischer Füllstandsanzeige
Arbeitsdruck: 0~9,6 MPa Ölstandsanzeige
Dichte: 0,5 ~ 2 der mechanischen Kraftstoffstandsanzeige
Material: Edelstahl und PP; SPORT
Installation: Seitlich montiert; Oben montiert; Unten montiert
Alarm: Ober- und Unteralarm
Farbe: rot und weiß
Anzeige: mechanische Anzeige
Genauigkeit: 5mm
CX-MLM

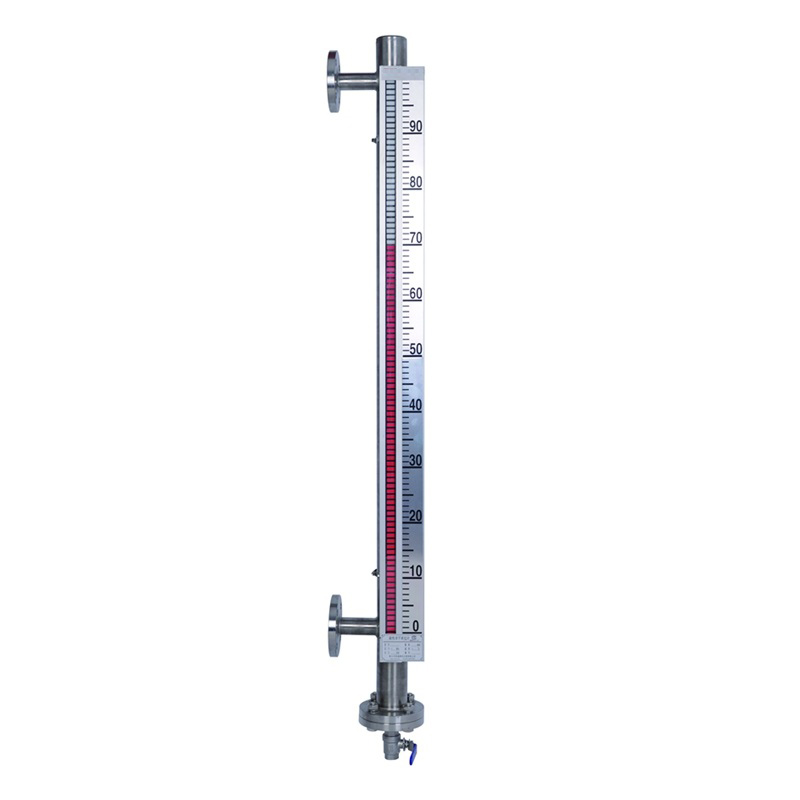

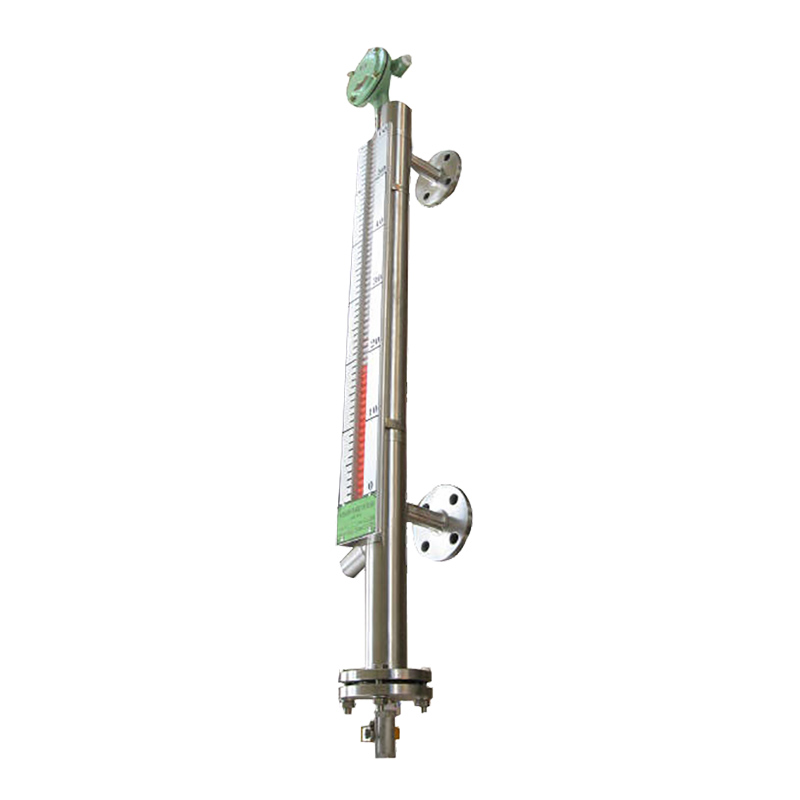

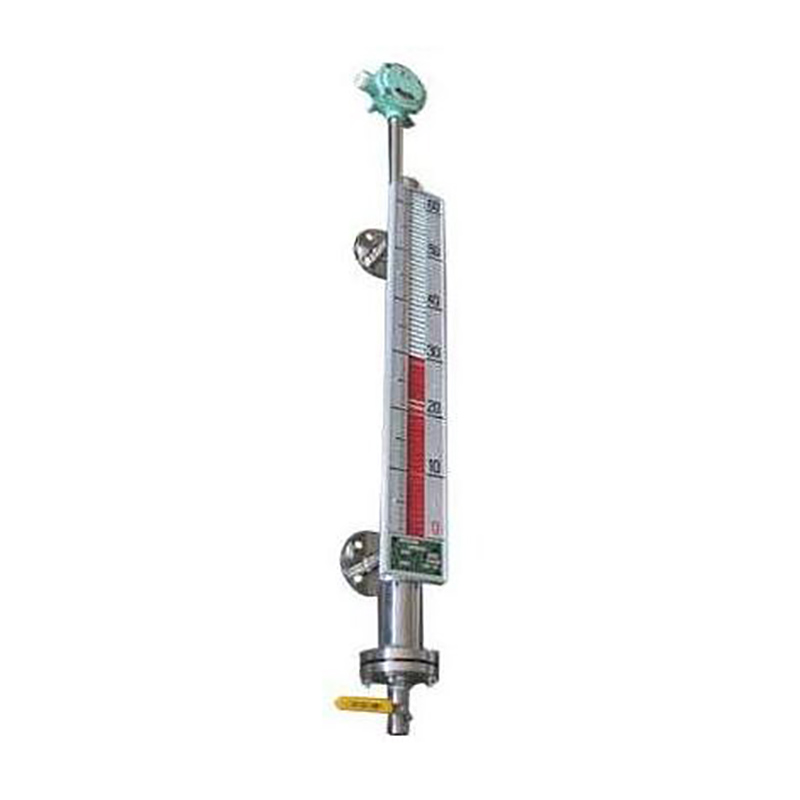

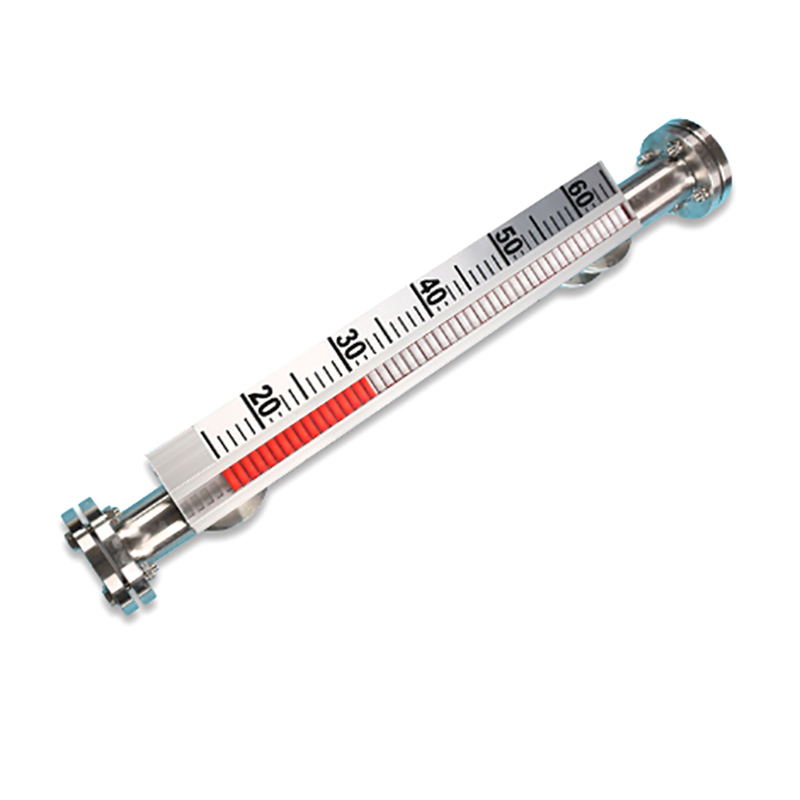

Magnetischer Füllstandsmesser

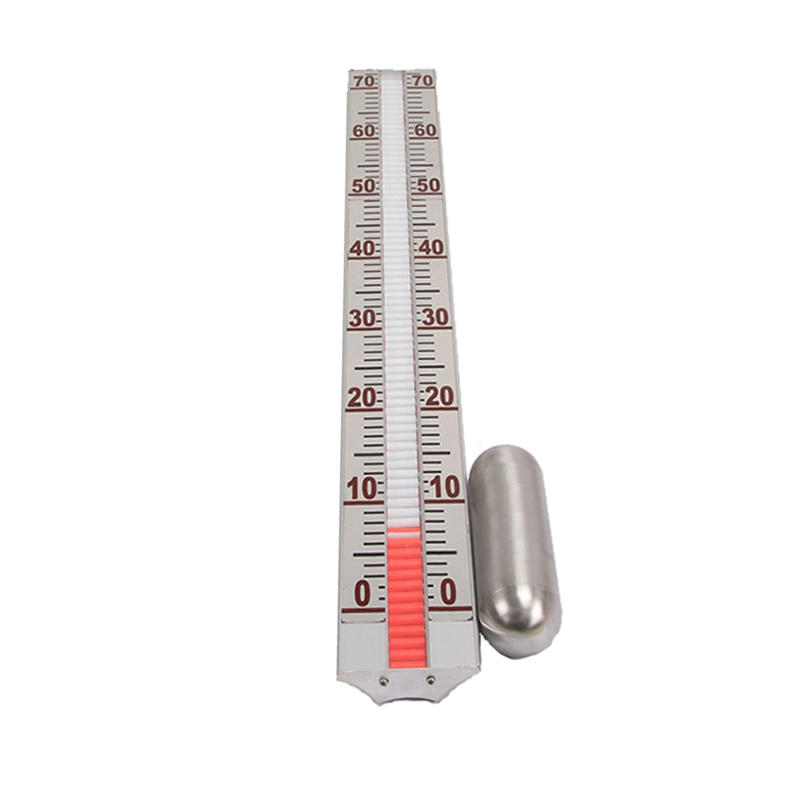

Die Anwendung eines magnetischen Füllstandsmessers basiert auf dem Prinzip des Auftriebs und der magnetischen Kopplung. Wenn sich der gemessene Füllstand im Behälter bewegt, hebt das dominierende Rohrfüllstandsmessgerät auch den Schwimmer an, der Permanentmagnet im Schwimmer wird durch Magnetfeldkopplung auf den magnetischen Füllstandsanzeiger übertragen, wodurch die rot-weiß gedrehten Säulen um 180 Grad gedreht werden Wenn der Flüssigkeitsspiegel steigt, wechselt die Säule von weiß nach rot, wenn der Füllstand sinkt, wechselt die Säule von rot nach weiß, Zeiger rot, weiße Kreise befinden sich auf dem mittleren Niveau der tatsächlichen Höhe des Behälters, um den Füllstand zu erreichen Anweisungen.
Das elektrische Signal des magnetischen Füllstandsmessers wird durch eine Kombination aus Fern- und Grundniveau-Ferngerät umgesetzt. Das Füllstandsferngerät besteht aus Widerstandssensoren vom Typ UR und R/I-Konvertermodulen vom Typ UB, wobei der Sendersensor in Form einer an der Außenseite des Hauptrohrs befestigten magnetischen Klappe des Füllstandsmessers vom Typ UHZ gebündelt ist, so dass die Füllstandsmessung gleich magnetisch ist Kupplungssystem. Wenn sich der Magnetschwimmer mit dem Flüssigkeitsstand auf und ab bewegt, ändert der Pegel, der der Position des Reeds entspricht, die Rolle des Magnetfelds im Inneren des Schwimmers. Der Widerstand der Zugwiderstandskette wird durch das Schaltmodul geändert, um das Widerstandssignal in ein Standardsignal umzuwandeln Zwei-Draht-4 ~ 20mADC-Ausgangssignal, das Signal kann leicht und ein elektrisches Instrument vom Typ III, ein Anzeigeinstrument zur Unterstützung der Verwendung, kann auch ein Hinweis auf den Lichtstrahl sein, der digitale Anzeigeregler unterstützt die Verwendung eines Alarms, um so anzuzeigen , Steuerungs-, Regelungs- und Alarmzwecke.
Produkt parameter
CX- | Shanghai Cixi |
MLM- | Magnetischer Füllstandmesser |
Reichweite (M) | 1, 2, 3 |
Material | M1-SS304 |
M2-SS316L | |
M3-UPVC | |
M4-UPP | |
M5-PTFE | |
Ausgabe | 4 - |
AH-oberer Alarm | |
AL-unterer Alarm | |
AHL-oberer und unterer Alarm | |
Installation | S-seitig montiert |
T-Top-Montage | |
B-unten montiert | |
Sensortemperatur | N-10-200 Grad Celsius |
H-Hohe Temperatur-10-350 |
Typ | Nasses Material | Messbereich (mm) | Daten der Flüssigkeit | |||
Temp |
Druck
|
Dichte
|
Viskosität
| |||
Standard | 304 | 300-8000 | -20~150 | 0-2.45 | 0.5-2 | <=0.04 |
H-Druck | 300-8000 | -20~150 | 2.45-9.6 | 0.5-2 | <=0.04 | |
H-Temp | 300-8000 | -20~350 | 2.45-9.6 | 0.5-2 | <=0.04 | |
Niedrigtemp | 300-3500 | >-40 | 0-2.45 | 0.5-2 | <=0.04 | |
LPG | 300-15000 | -20~150 | 0-2.45 | 0.45-0.7 | <=0.05 | |
Korrosionsbeständig | 316L | 300-8000 | -20~150 | 0-2.45 | 0.5-2 | <=0.04 |
Korrosions-Puff | PP | 300-5000 | 20~100 | 0-0.6 | 0.5-2 | <=0.04 |
Korrosions-Puff | U-PVC | 300-5000 | 20~60 | 0-0.5 | 0.5-2 | <=0.04 |
Korrosions-Puff | ABS. | 300-5000 | -20~120 | 0-0.6 | 0.5-2 | <=0.04 |
Korrosions-Puff | 316-Rohr-PP-Liner | 300-15000 | -20~100 | 0-1.0 | 0.5-2 | <=0.04 |
Korrosions-Puff | PE | 300-5000 | 20~40 | 0-0.6 | 0.5-2 | <=0.04 |
wärmender Typ | 304 | 300-15000 | -20~150 | 0-2.45 | 0.5-2 | <=0.05 |
H-Viskosität | 304 | 300-15000 | -20~150 | 0-2.45 | 0.5-2 | <=0.05 |
Sanitär | 304. | 300-15000 | -.20~150 | 0-1.6 | 0.5-2 | <=0.05. |
