Gn Flow Meter es un fabricante líder de instrumentos de control y medición de microfluidos.
Bomba de engranajes magnéticos para agua/productos químicos/otros líquidos de baja viscosidad
Lugar de origen: Porcelana
Marca: GN/JSN
Número de modelo: Bomba dosificadora de engranajes
Estructura: Bomba de engranajes
Uso: agua/productos químicos/aceite
Potencia: Hidráulico
Presión: Baja presión
Rango de flujo: 0,2 ml/revolución ~ 17 ml/revolución
Velocidad de trabajo: 100~4000rpm
Temperatura de trabajo: - 40~150
Presión: 25bar
Material de la bomba: 316yo
Tamaño de conexión: NPT1/4"
Teoría: Bomba rotativa
Estándar o no estándar: No estándar
CX-S/W/P/E

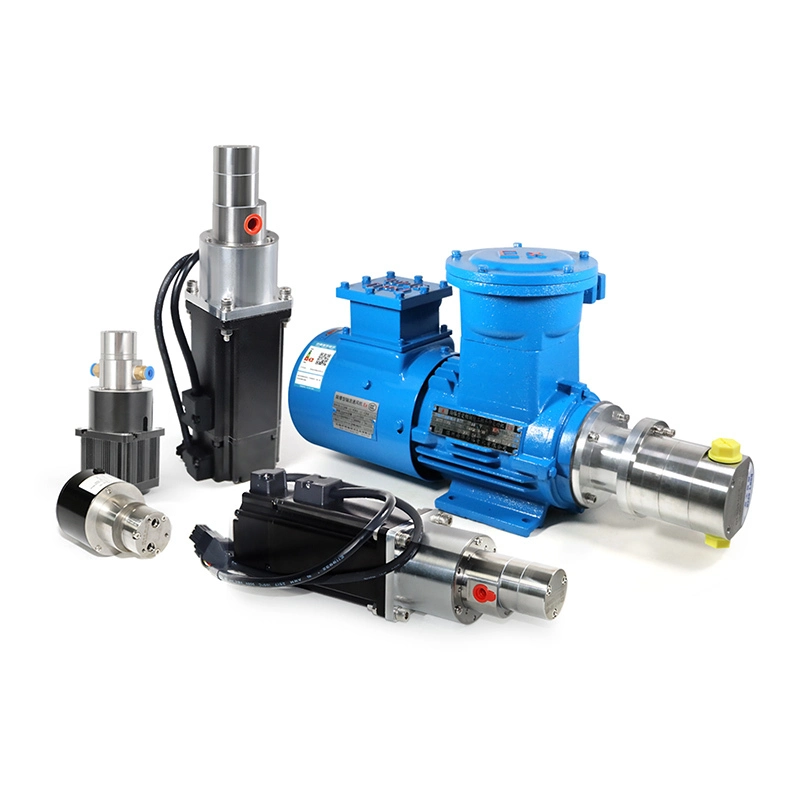

Bomba de engranajes magnéticos
La bomba de engranajes magnéticos está diseñada con accionamiento magnético y solo sellos de junta tórica, no hay riesgo de falla del sello dinámico. Los engranajes y rodamientos hechos de material PEEK con materiales de relleno especiales, ejes cerámicos industriales de alta precisión, engranajes de inyección de un solo disparo y líneas de tipos de engranajes especiales con derechos de propiedad intelectual independientes garantizan que los productos de la serie NP tengan una vida útil y una resistencia al desgaste extremadamente altas. Sexo. Es ideal para transportar flujos pequeños, alta presión, líquidos corrosivos pulsantes, líquidos abrasivos y líquidos de alta temperatura.
Parámetros del producto
Presión de entrada mínima | <0.2mpa |
Presión máxima de salida | <8mpa |
Velocidad de trabajo | 5~200 rpm |
Medio | Líquido |
Temperatura | 200℃ |
Capacidad de flujo | 6-200 cc/r o 0,05 ~ 3,6 cc/r |
Aterial | Acero duro/acero inoxidable |
Exactitud | 1.0% |
Estándar o no estándar | Estándar |
Capacidad de suministro | |
Capacidad de suministro | 1000 piezas/piezas por mes de bomba dosificadora |
Embalaje & Entrega | |
detalles del empaque | Caja de cartón de bomba |
Puerto | Llevar a la fuerza |
Modelo de bomba | modelo de motor | L1(mm) | L2 (mm) |
Presión
| Peso (kg) | Bomba material |
Engranaje
|
Clasificado
|
entrada y
|
CX-S-57-0.07 |
DC24V-50W | 134.8 | 30.5 |
8 | 1.14 |
SUS304 |
PEEK |
3 |
G1/8 |
CX-S-57-0.15 | 137.1 | 32.8 | 1.14 | ||||||
CX-S-57-0.3 | 137.1 | 32.8 | 1.14 | ||||||
CX-S-57-0.6 | DC24V-80W | 161.3 | 36.9 | 1.45 | 5 | ||||
CX-S-57-0.9 | DC24V- 120W | 175.5 | 41.2 | 1.61 | 6.7 | ||||
CX-S-57- 1.5 | DC24V- 180W | 204.5 | 50.2 | 1.83 | 9.5 | G1/4 |
Parámetro de la bomba | Parámetro del motor | Definición de motor conexión | Definición de salida del motor alambrado | ||||
Ontinuous Trabajo presión |
0.6mpa | Camino sinuoso |
bobinado de estrella |
Rojo |
+24V |
amarillo (grueso) |
Fase R(U) |
Viscosidad
| 0.2- 1500cp | Número de bobinado | 3 fases | Negro | 0 | verde (grueso) | Fase S(V) |
Temperatura Rango | -40℃- 110℃ | 24V | Amarillo | HALL A(U) | azul (grueso) | Fase T(W) | |
Sellado estático material | PTFE |
Velocidad
| 500-4500 rpm | Verde | HALL B(V) |
|
|
|
|
|
| Azul | HALL C(W) |
|
|
