Gn Flow Meter — ведущий производитель микрофлюидных приборов для измерения и контроля.
Место происхождения: Китай
Фирменное наименование: GN/JSN
Номер модели: Дозирующий шестеренный насос
Структура: Шестеренчатый насос
Использование: вода/химия/масло
Мощность: Гидравлический
Давление: Низкое давление
Диапазон потока: 0,2 мл/об~17 мл/об
Рабочая скорость: 100~4000 об/мин
Рабочая температура: - 40~150
Давление: 25бар
Материал насоса: 316л
Размер соединения: NPT1/4"
Теория: Роторный насос
Стандартный или Нестандартный: Нестандартный
CX-S/W/P/E

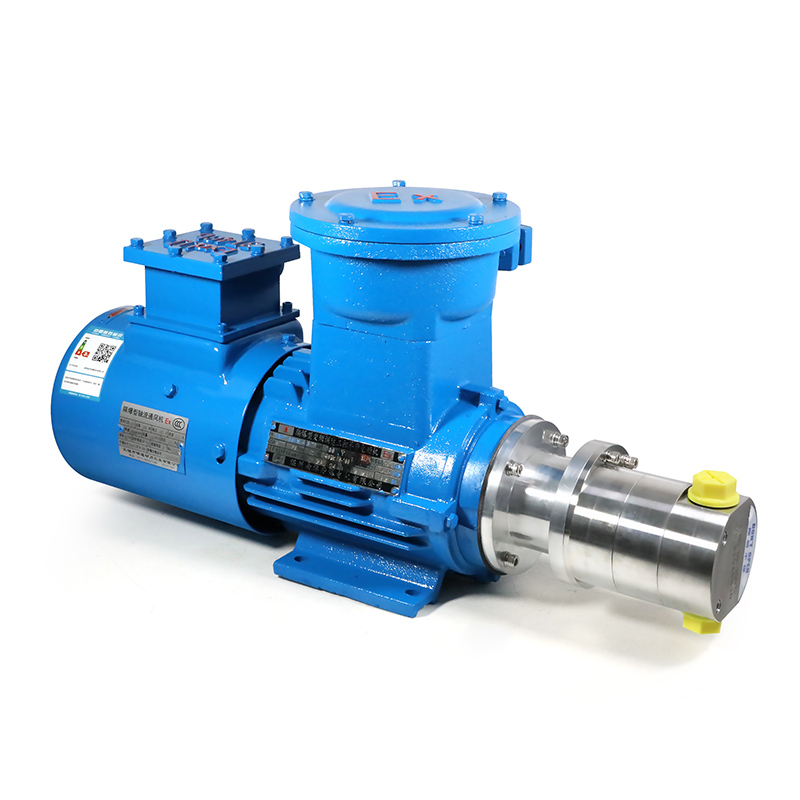

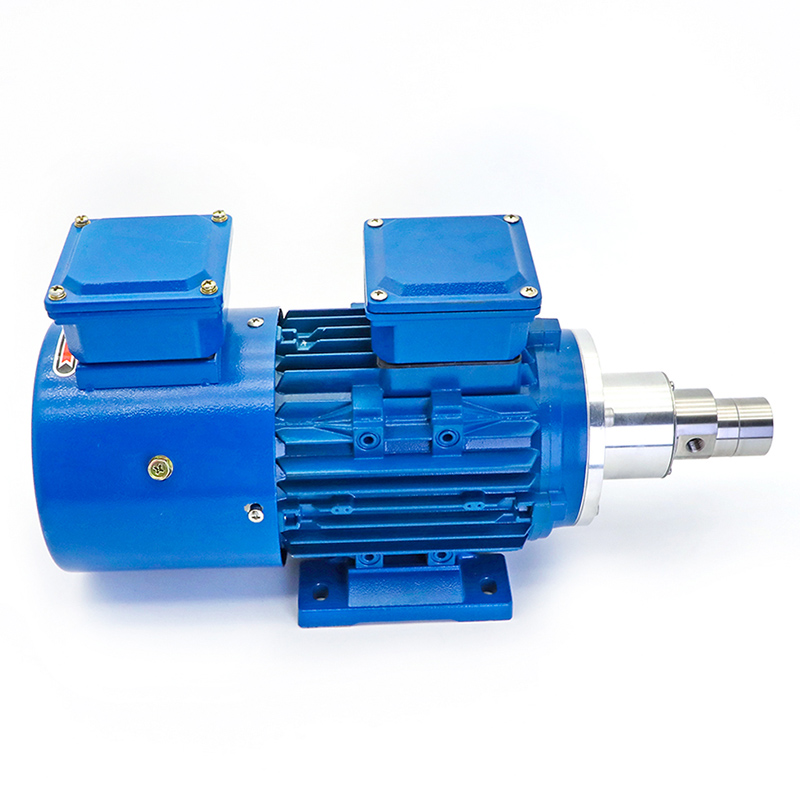

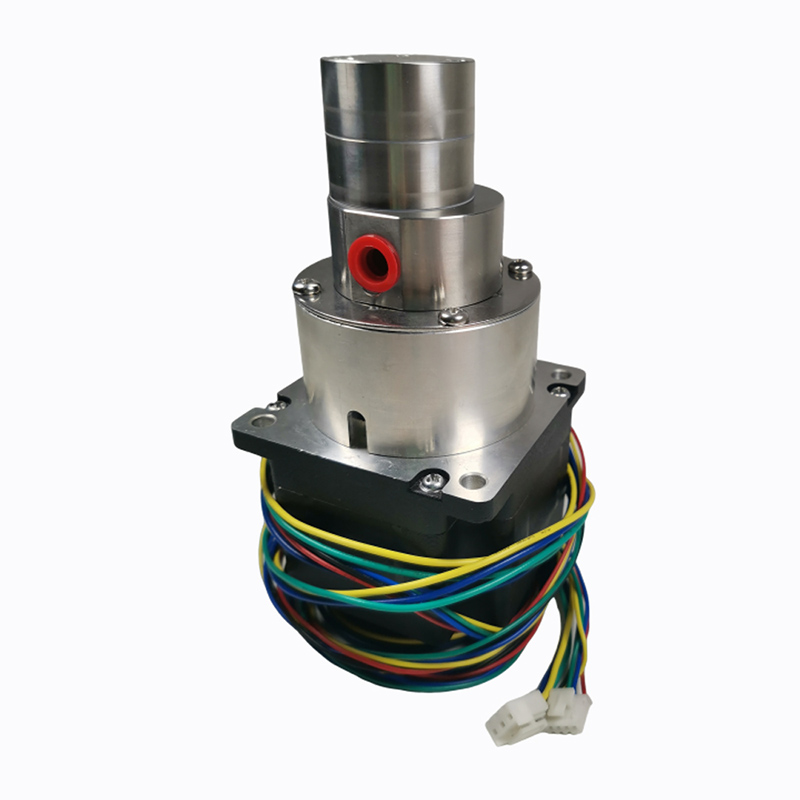

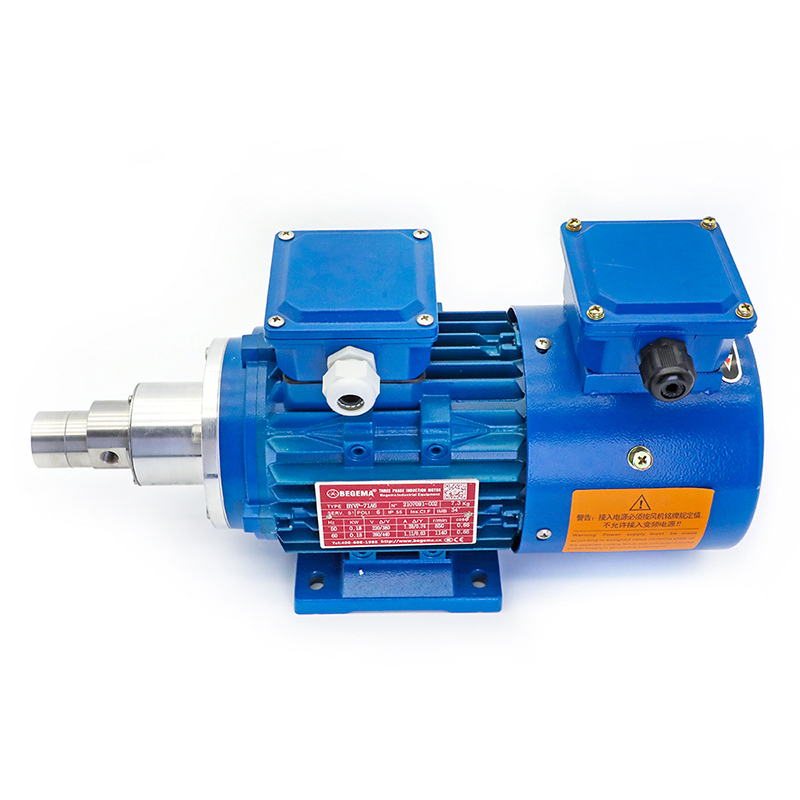

Магнитный шестеренный насос
Магнитный шестеренный насос спроектирован с магнитным приводом и только уплотнительными кольцами, поэтому риск выхода из строя динамического уплотнения отсутствует. Шестерни и подшипники из материала PEEK со специальными наполнителями, высокоточные промышленные керамические валы, шестерни с одноразовым впрыском и линии специального типа шестерен с независимыми правами интеллектуальной собственности гарантируют, что продукция серии NP имеет чрезвычайно высокий срок службы и износостойкость. Секс. Он идеально подходит для транспортировки небольших потоков, высокого давления, пульсирующих агрессивных жидкостей, абразивных жидкостей и жидкостей с высокой температурой.
Параметры продукта
Минимальное входное давление | <0.2МПа |
Макс. давление на выходе | <8МПа |
Рабочая скорость | 5~200 об/мин |
Середина | Жидкость |
Температура | 200℃ |
Пропускная способность | 6-200 куб.см/об или 0,05~3,6 куб.см/об |
Материал | Твердая сталь/нержавеющая сталь |
Точность | 1.0% |
Стандартный или Нестандартный | Стандартный |
Возможность поставки | |
Возможность поставки | 1000 штук/штук в месяц метрового насоса |
Упаковка & Доставка | |
Детали упаковки | Картонная коробка от насоса |
Порт | Шанхай |
Модель насоса | Модель двигателя | L1(мм) | L2 (мм) |
Давление
| Вес (кг) | Насос материал |
Механизм
|
Входное и
| |
CX-S-57-0.07 |
DC24V-50W | 134.8 | 30.5 |
8 | 1.14 |
SUS304 |
PEEK |
3 |
G1/8 |
CX-S-57-0.15 | 137.1 | 32.8 | 1.14 | ||||||
CX-S-57-0.3 | 137.1 | 32.8 | 1.14 | ||||||
CX-S-57-0.6 | DC24V-80W | 161.3 | 36.9 | 1.45 | 5 | ||||
CX-S-57-0.9 | DC24V- 120W | 175.5 | 41.2 | 1.61 | 6.7 | ||||
CX-S-57- 1.5 | DC24V- 180W | 204.5 | 50.2 | 1.83 | 9.5 | G1/4 |
Параметр насоса | Параметр двигателя | Определение двигателя связь | Определение выхода двигателя проводка | ||||
Непрерывный Рабочий давление |
0.6МПа | Извилистый путь |
Звездная обмотка |
Красный |
+24V |
желтый (толстый) |
R(U)Фаза |
Вязкость
| 0.2- 1500cps | Номер обмотки | 3-фазный | Черный | 0 | зеленый (толстый) | S(V)фаза |
Температура Диапазон | -40℃- 110℃ | 24V | Желтый | HALL A(U) | синий (толстый) | Т(В)Фаза | |
Статическое уплотнение материал | PTFE |
Скорость
| 500-4500 об/мин | Зеленый | HALL B(V) |
|
|
|
|
|
| Синий | HALL C(W) |
|
|
