Gn Flow Meter est l'un des principaux fabricants d'instruments de mesure et de contrôle microfluidiques.

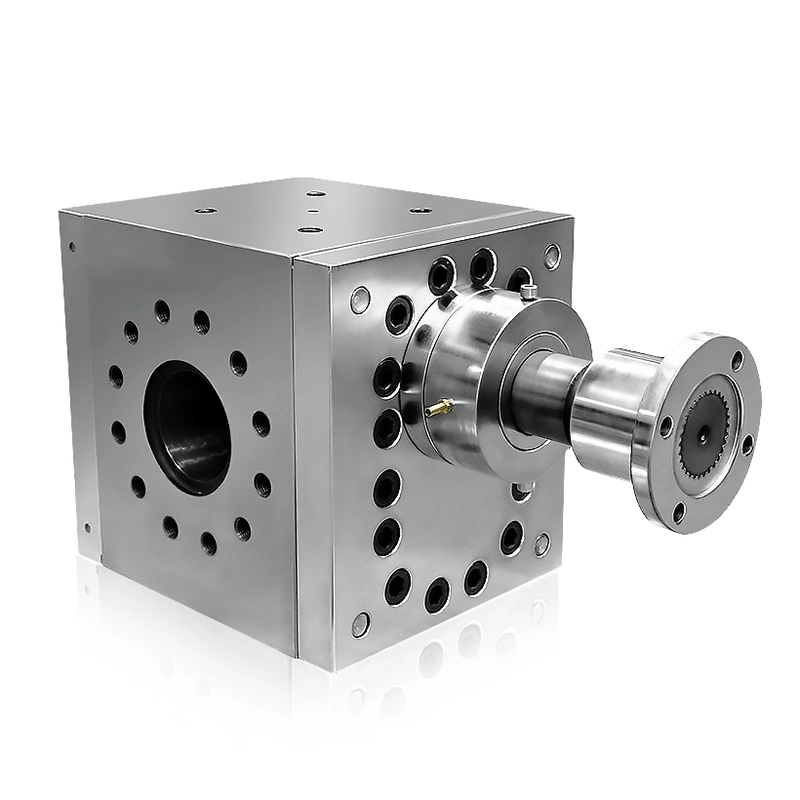

Pompe doseuse à engrenages thermofusibles pour adhésif/colle thermofusible
Lieu d'origine: Shangai, Chine
Source d'alimentation: Électrique
Structure: Pompe à engrenages
Garantie: 1 Années
Nom de marque: GN
Numéro de modèle: CX-GWMP
Puissance: OEM
Câble Longueur: OEM
Taille de sortie: OEM
Puissance: OEM
Moteur: OEM
Nom du produit: Pompe thermofusible haute température
Pression: Haute pression
Application: Mesure
Capacité de débit: 0,15-3,6 CC/r OU 6-30(±3 %)CC/r
Vitesse de travail: 5~200 tr/min
Température: 200℃-350℃
Utilisation: Colle; huile; l'eau et autres
Matériel: Acier inoxydable
CX-GWMP
Pompe thermofusible
Une pompe à engrenages complète se compose d'un moteur, d'un réducteur, d'un accouplement et d'une tête de pompe. La tête de pompe est composée d'un corps de pompe, de couvercles latéraux avant et arrière, d'arbres de transmission, de paliers lisses et de joints d'arbre. Les pompes à engrenages haute température appartiennent aux pompes volumétriques, qui s'appuient sur le changement de volume de travail provoqué par l'engrènement des engrenages principal et mené pour transporter la matière fondue pendant le fonctionnement. Le volume utile est composé du corps de la pompe, des dents d'engrenage et des roulements avec fonction de plaque latérale. Lorsque les engrenages tournent, la matière fondue pénètre dans les rainures des deux engrenages de la chambre d'aspiration. Lorsque les engrenages tournent, la matière fondue est amenée dans la chambre de décharge des deux côtés. Le réengrènement des engrenages fait que la matière fondue dans les rainures est expulsée de la chambre de décharge et envoyée vers la canalisation de sortie. Tant que l'arbre de la pompe tourne, l'engrenage pousse la matière fondue vers le côté sortie, de sorte que la sortie de la pompe peut atteindre une pression élevée, et le débit est fondamentalement indépendant de la pression de refoulement.
Paramètres du produit
Nom du produit | Pompe thermofusible haute température |
Viscosité applicable | 100~1000Pa.s, 30~350CC |
Vitesse appropriée | 10-40 tr/min (viscosité et température différentes, vitesse différente) |
Température de fonctionnement | 330 ℃/température de nettoyage : 450 ℃ |
Entrée et sortie |
un entrant, un sortant/tournant : dans le sens des aiguilles d'une montre
|
Pression minimale | <0.5amp |
Pression maximale | 4-30CC <8amp |
Molde |
Déplacement
| Hauteur de fondation (L1) | Longueur totale (L) | Gamme d'écoulement | Couple d'entraînement (conception) |
Puissance du moteur en option
|
CXG-10 | 10 | 75.55 | 123.55 | 100 ~ 400 ml/min | 30N.M | 24N-m(400W/1:30) |
CXG-15 | 15 | 83.3 | 131.3 | 150 ~ 600 ml/min | 36N.M | 24N-m(400W/1:30) |
CXG-20 | 20 | 91.1 | 139.1 | 200 ~ 800 ml/min | 36N.M | 24N-m(400W/1:30) |
CXG-25 | 25 | 99.3 | 147.3 | 250 ~ 1000 ml/min | 50N.M | 45N-m(750W/1:30) |
CXG-30 | 30 | 107 | 155 | 300 ~ 1200 ml/min | 70N.M | 45N-m(750W/1:30) |
CXG-30A | 30 | 91.6 | 158.6 | 300 ~ 1200 ml/min | 100N.M | 91N-m(1500W/1:30) |
CXG-40 | 40 | 98.5 | 165.5 | 400 ~ 1600 ml/min | 100N.M | 91N-m(1500W/1:30) |
CXG-50 | 50 | 105.8 | 172.8 | 500 ~ 2000 ml/min | 150N.M | 91N-m(1500W/1:30) |
CXG-60 | 60 | 112.7 | 179.7 | 600 ~ 2400 ml/min | 150N.M | 91N-m(1500W/1:30) |
CXG-70 | 70 | 119.8 | 186.8 | 700 ~ 2800 ml/min | 150N.M | 91N-m(1500W/1:30) |
CXG-80 | 80 | 128 | 195 | 800 ~ 3200 ml/min | 200N.M | 137(2200W/1:30) |
CXG-90 | 90 | 135 | 202 | 900 ~ 3600 ml/min | 200N.M | 137(2200W/1:30) |
CXG-100 | 100 | 142 | 209 | 1000~4000 ml/min | 200N.M | 137(2200W/1:30) |
