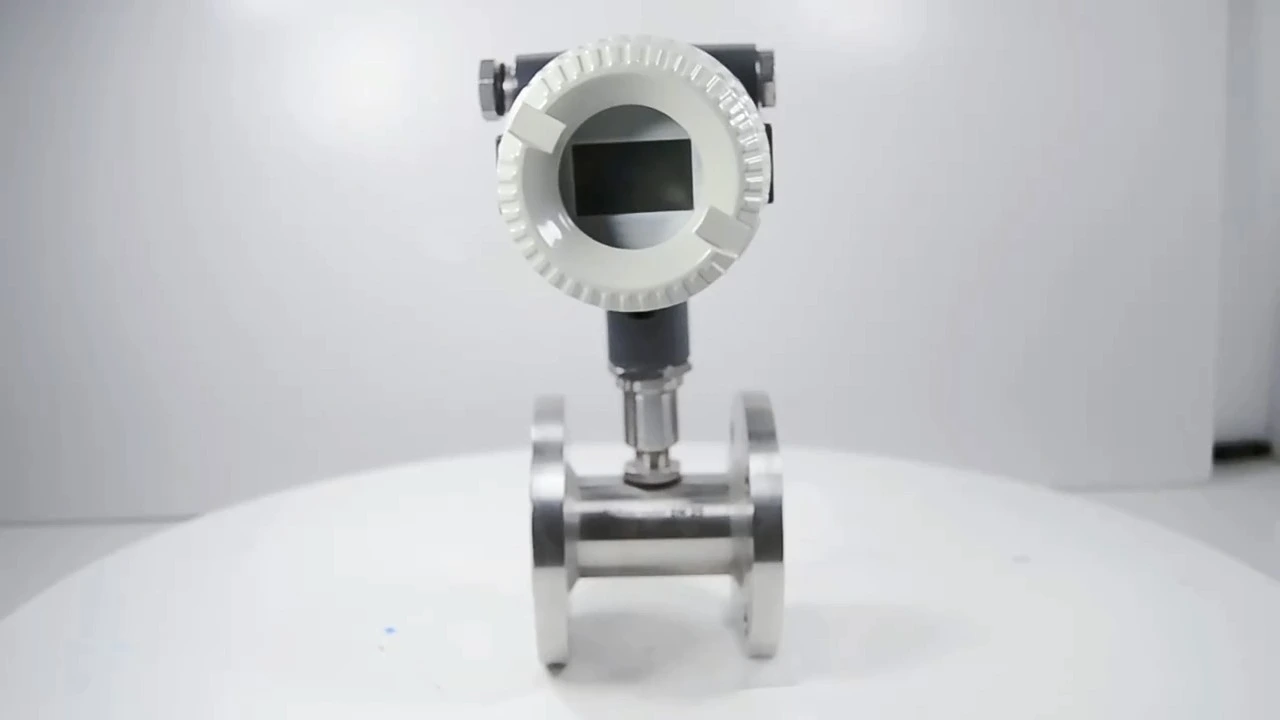

Turbinen-Durchflussmesser für Wasser/Chemikalien/Diesel/Benzin
Ursprungs ort: Shanghai, China
Garantie: 1 Jahr
Maßgeschneiderte Unterstützung: OEM, ODM, OBM
Markenname: GN
Modellnummer: CX-LTFM
Produktname: Gas-/Flüssigkeitsturbinen-Durchflussmesser
Mittel: Wasser, Flüssigkeit, Gas
Strom versorgung: 220VAC/ 24VDC
Genauigkeit: 1.0%
Anwendung: Flüssigkeitsdurchflussmessung
Ausgabe: 4–20 mA/Impuls/RS485/RS232
Verbindung: Flanschklemmgewinde
Material: Edelstahl
Anzeige: LCD-Digital
CX-LTFM
Turbinen-Durchflussmesser
Intelligenter Flüssigkeitsturbinen-Durchflussmesser Die Verwendung von Turbinen-Durchflusssensoren mit Einzelchip-Mikroprozessortechnologie mit extrem geringem Stromverbrauch ist fortschrittlich und zeigt, dass die Produktintegration des neuen intelligenten Instruments unter Verwendung einer Doppelkristallfeldanzeige die Vorteile eines kompakten Mechanismus, einer klaren Ablesung, einer hohen Zuverlässigkeit und frei von Störungen durch äußere Einflüsse bietet , Blitzschutz, niedrige Kostenvorteile.
Flüssigkeitsturbinen-Durchflussmesser bietet Vorteile wie hohe Genauigkeit, gute Wiederholbarkeit, keine Nullpunktdrift und ein hohes Reichweitenverhältnis. Der Flüssigkeitsturbinen-Durchflussmesser verfügt über hochwertige Lager und speziell entwickelte Leitschaufeln, was den Verschleiß erheblich reduziert und unempfindlich gegenüber Spitzenwerten ist. Selbst unter rauen Bedingungen kann es zuverlässige Messgrößen liefern. Das Ausgangssignal des Turbinen-Durchflussmessers ist ein Impuls, der sich leicht digitalisieren lässt. Der Turbinen-Durchflussmesser hat einen geringen Druckverlust, die Schaufeln können korrosionsbeständig sein und können viskose und korrosive Medien messen
Produkt parameter
Messmedium | Flüssigkeit (Wasser, Flüssiggas, raffiniertes Öl, leichtes Rohöl, organische Flüssigkeit, anorganische Flüssigkeit und andere Fasern, partikuläre Verunreinigungen der Flüssigkeit) |
Nenndurchmesser | DN4-DN200 |
Genauigkeit | 0.2%, 0.5%, 1% |
Nenndruck | 1,0 MPa, 1,6 MPa, 2,5 MPa; 4,0 MPa; 6,3 MPa, |
Strom versorgung | 3,6-V-Lithiumbatterie; 12 VDC; 24 VDC; |
Ausgangssignal | Dreileiter-Impulsausgang, Zweileiter-4-20-mA-Ausgang |
Kommunikationsprotokoll | Hart/RS485 |
Umweltbedingungen | Umgebungstemperatur: -20 ℃ ~ +60 ℃; Relative Luftfeuchtigkeit: 5 % bis 95 %; Atmosphärendruck: 86 kPa ~ 106 kPa; |
Explosionsgeschützte Ausführung | CT-4, CT6 |
Nominell
| Regelmäßiger Fluss Rate (m ³/h) |
Durchflussrate erweitern
| Regelmäßige Toleranz Druck (Mpa) | Spezieller Toleranzdruck (Mpa) (Flanschverbindung) |
DN4 | 0.04-0.25 | 0.04-0.4 | 6.3 | 12, 16, 25 |
DN6 | 0.1-0.6 | 0.06-0.6 | 6.3 | 12, 16, 25 |
DN10 | 0.2-1.2 | 0.15-1.5 | 6.3 | 12, 16, 25 |
DN15 | 0.6-6 | 0.4-8 | 6,3, 2,5 (Flansch) | 4.0, 6.3, 12, 16, 25 |
DN20 | 0.8-8 | 0.45-9 | 6,3, 2,5 (Flansch) | 4.0, 6.3, 12, 16, 25 |
DN25 | 1-10 | 0.5-10 | 6,3, 2,5 (Flansch) | 4.0, 6.3, 12, 16, 25 |
DN32 | 1.5-15 | 0.8-15 | 6,3, 2,5 (Flansch) | 4.0, 6.3, 12, 16, 25 |
DN40 | 2-20 | 1-20 | 6.3, 2. | 4.0, 6.3, 12, 16, 25 |
DN50 | 4-40 | 2-40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN65 | 7-70 | 4-70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN80 | 10-100 | 5-100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN100 | 20-200 | 10-200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN125 | 25-250 | 13-250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN150 | 30-300 | 15-300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN200 | 80--800 | 40-800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
